Комплекс промышленной безопасности МИРАКС СТ (MIRAX ST)

Комплекс промышленной безопасности МИРАКС СТ (MIRAX ST)

MIRAX ST – мониторинг на объекте в режиме реального времени без использования инфраструктурного оборудования





MIRAX ST - современная Iot платформа для контроля загазованности и мониторинга персонала с помощью носимых (персональных) устройств. Технология беспроводной передачи данных позволяет получать показатели концентрации газов, отслеживать физическое состояние персонала, его местоположение в режиме реального времени с возможностью обратной связи от работника в случае возникновения критической ситуации.

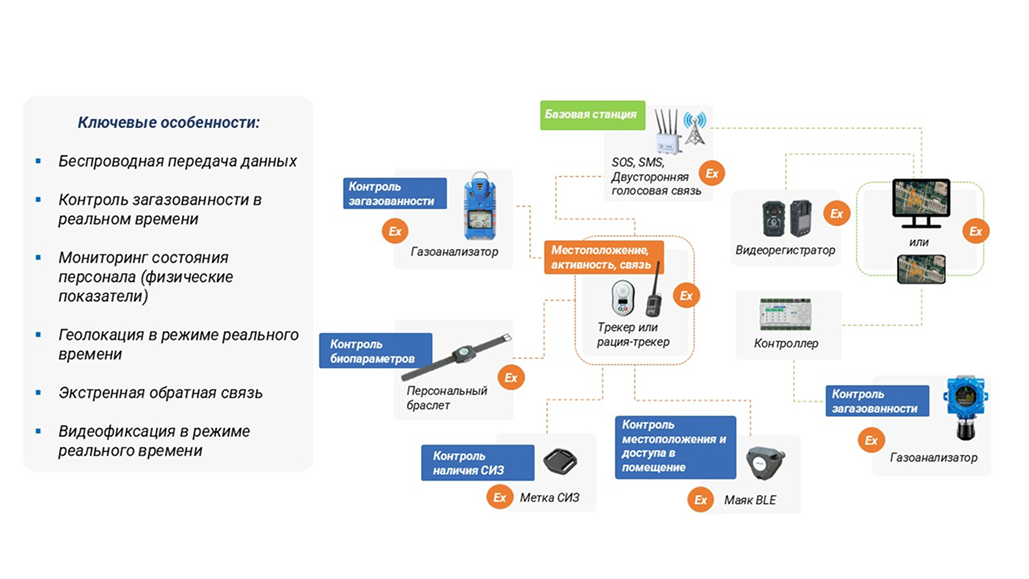

Состав комплекса MIRAX ST



Российская разработка MIRAX ST с использованием технологий Iot выполняет требования по охране труда. Соответствует требованиям приказа Федеральной службы по экологическому, технологическому и атомному надзору от 15 декабря 2020 г. № 528, СТО Газпром 18000.3-022-2022 ПАО "Газпром" «Единая система управления производственной безопасностью РАБОЧАЯ ЗОНА КОНТРОЛЬ ВОЗДУХА Порядок обеспечения производственной безопасности».

Внедрение комплекса на предприятиях снизит уровень травматизма и несчастных случаев на производстве. При помощи MIRAX ST в экстренном режиме можно отслеживать местоположение сотрудника, оценивать его состояние и потенциальную угрозу при проведении огневых и газоопасных работ.



Мониторинг параметров человека и среды



Преимущества комплекса MIRAX ST:



  • Контроль воздуха рабочей зоны – индекс качества воздуха, влажности, загазованности,температуры и барометрического давления;
  • Определение местоположения;
  • Контроль активности, падения сотрудника (высота от 1 м.), неподвижности (длительность от 3 до 30 минут);
  • Функция "мастер-трекер" с возможностью оповещения "Всем на выход";
  • SOS;
  • Текстовые, голосовые и короткие сообщения;
  • Фотофиксация;
  • Сбор статистики о перемещениях и состоянии сотрудников. Формирование отчетов;
  • Управление пользователями системы, назначение ролей и групп мониторинга;
  • ПО создано специалистами компании на базе отечественной операционной системы ОС Astra Linux;
  • Всё оборудование может работать в диапазоне температур от - 45 °C (-55 °C для портативных газоанализаторов) до +65 °C;
  • Оборудование, которое используется в комплексе, является собственной разработкой компании «МИРАКС».



Управляющая платформа MIRAX ST - Iot



В систему вносятся данные о том, кому из сотрудников выданы персональные (носимые) устройства, какие средства СИЗ должны быть на сотруднике, в какие помещения ему разрешено входить в соответствии с должностью.

Добавляются контрольные значения о частоте пульса замеренные в спокойной ситуации в условиях работы.

Анализируются показания от всех установленных на сотруднике датчиков и оповещают диспетчера или всю бригаду в случае нарушения контрольных значений.

Архив данных сохраняется в виде отчетов о том, где и сколько времени провел каждый сотрудник, какие указания он получил от диспетчера или бригадира при решении нештатных ситуаций.

Система настраивается под требования заказчика и передает данные с нужной частотой и интервалами для разных показателей.





Журнал событий, управление инцидентами





Интерфейс системы с сигналом SOS







Карточка сотрудника





Картографическая визуализация: треки сотрудников





LoRaWAN



LoRa MESH (самоорганизующая сеть)



GSM / LTE / NB-IoT

Кейс 1: Выполнение работ на платформе



Инфраструктура связи и обеспечение позиционирования на платформе при помощи базовых станций





Инфраструктура связи и обеспечение позиционирования на платформе при помощи маяков BLE





Кейс-2: Замкнутые пространства





Схема организации системы



Кейс-3: Аварийно-спасательные работы





Схема организации системы





Кейс-4: Мобильные бригады



Схема организации системы





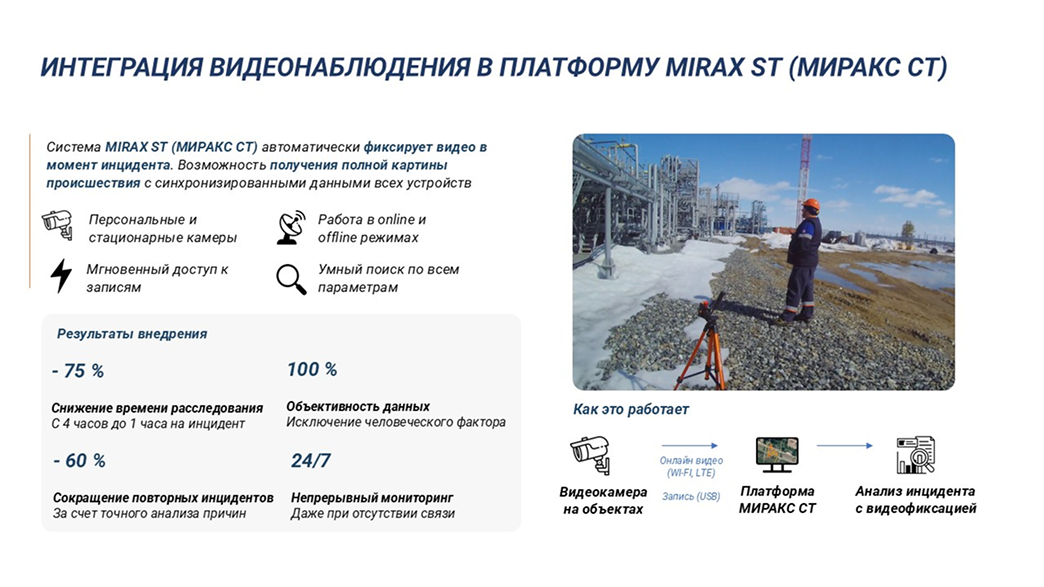

Результаты внедрения MIRAX ST



Состав комплекса MIRAX ST:

  • Портативные газоанализаторы AVIS X4 и AVIS X4 PRO;
  • Персональные многофункциональные трекеры БМ-3Ех;
  • Персональные браслеты;
  • Метки контроля СИЗ;
  • Базовая станция, принимающая сигналы от трекера;
  • Бокс для транспортировки с аксессуарами;
  • Программное обеспечение.

Технические характеристики - портативный газоанализатор AVIS X4 и AVIS X4PRO

Газы

Горючие газы, токсичные газы, ЛОС, кислород

Каналы измерения (одновременно)

От  1 - 6 газов

Диапазон температуры окружающей среды

от -55°С до +65°С

Вид взрывозащиты

PО Ex da ia I Ma X / 0Ex da ia IIC T4 Ga X

PО Ex ia I Ma X / 0Ex ia IIC T4 Ga X

0Ex ia IIC T4 Ga X

Степень защиты

lP66 / lP68

Единицы измерения

%об., млн−1, мг/м3, % НКПР

Способ отбора пробы

  • Диффузионный
  • Принудительный*

Давление атмосферное

80-120 кПа

Диапазон относительной влажности

не более 98% (без конденсации)

Индикация

 Светодиоды состояния. Морозоустойчивый LED-дисплей

Сигналы тревоги

  • Световая сигнализация

  • Звуковая – не менее 100 дБ

  • Вибросигнализация

Время непрерывной работы от аккумулятора

До 20 часов

Геолокация*

GPS / ГЛОНАСС (для AVIS Х4 PRO)

Беспроводная передача данных по протоколам*

ZigBee, Bluetooth, NB-IoT, MXair, LoRaWAN, LoRa, GSM, GPRS

Регистратор данных

До 65 500 событий

Интерфейс связи с ПК

Кабель для подключения к ПК

Материал корпуса

Прорезиненный, ударопрочный полимер

Цвет

Синий -стандарт (по запросу др. цвета)

Размеры (ШхДхВ)

  • 60х113,5х45,5 мм (AVIS Х4)
  • 64х128х45 мм (AVIS Х4 PRO)

Вес

  • 180 г (AVIS Х4)
  • 220 г (AVIS Х4 PRO)

Интервал между поверками

12 мес.

Срок службы / гарантия

2 года / 20 лет

Аксессуары

  • Механическая груша с трубкой
  • Телескопический зонд
  • Моторизированный насос для отбора проб
  • Трансмиттер с USB – кабелем

 *Опционально

Технические характеристики - Персональный многофункциональный трекер БМ-3Ех

Диапазон температуры окружающей среды

от -45°С до +65°С

Вид взрывозащиты

1Ex ib IIC T4 Gb X

Интервал передачи данных

От 7 до 180 секунд

Индикация

Звуковой сигнал не менее 80 дБ на расстоянии 100 см, вибрация, световая и отображение на OLED дисплее

Степень защиты

IP65

Относительная влажность воздуха

0-95%

Работа в сетях

LoRaWan, LORA-MESH, Bluetooth, LTE с получением данных через сети маяков BLE или через GNSS

Время непрерывной работы

Не менее 18 ч.

Материал корпуса

Ударопрочный пластик

Архив

Непрерывная регистрация данных в течение 300 часов при интервале передачи в 7 секунд

Варианты исполнения

Общепромышленный и взрывозащищенный (Ex)

Срок службы

Не менее 10 лет

 *Опционально

Технические характеристики - Базовая станция

Назначение

Прием информации от трекера

Диапазон температуры окружающей среды

от -45°С до +65°С

Беспроводная передача данных

LoRaWan – 1.2 км между трекером и базовой станциейWiFi –100 м между планшетом и ПК

Диапазон рабочих частот  LoRaWAN

868.8-869.2 MГц, 100 мВт866.0-868.0 МГц, 25 мВт

 Степень защиты

 IP65

Исполнение

Возможность изготовления взрывозащищенного исполнения (Ex)

Относительная влажность воздуха

0-95%

Время непрерывной работы

Не менее 18 ч.

Материал корпуса

 Алюминиевый сплав

 Индикация

 OLED дисплей

Программное обеспечение

В соответствии с Указом Президента Российской Федерации от 30.03.2022 № 166 "О мерах по обеспечению технологической независимости и безопасности критической информационной инфраструктуры Российской Федерации"

 *Опционально

Технические характеристики - Радиомаяки BLE

Назначение

Предназначены для определения местоположения работников, оснащенных персональными трекерами и токенами

Установка

Внутри помещений и на улице (специальные форм-факторы)

Беспроводная передача данных

BLE

Варианты исполнения

Общепромышленный и взрывозащищенный (Ex)

Степень защиты

IP65

Параметры внутреннего маяка

  • 34гр
  • 10 лет с заменой батареи через 5 лет
  • Диапазон температуры от -20 ᴼС до +60ᴼС

Параметры внешнего маяка

  • 102гр
  • До 10 лет без замены батареи
  • Диапазон температуры от -40ᴼС до +60ᴼС



Технические характеристики - Радиомаяки UWB

Назначение

Предназначены для определения местоположения работников, оснащенных персональными трекерами и токенами

Установка

Внутри помещений и на улице (единый форм-фактор)

Беспроводная передача данных

UWB / BLE+UWB

Варианты исполнения

Общепромышленный и взрывозащищенный (Ex), уровень пылевлагозащиты

Степень защиты

IP65
