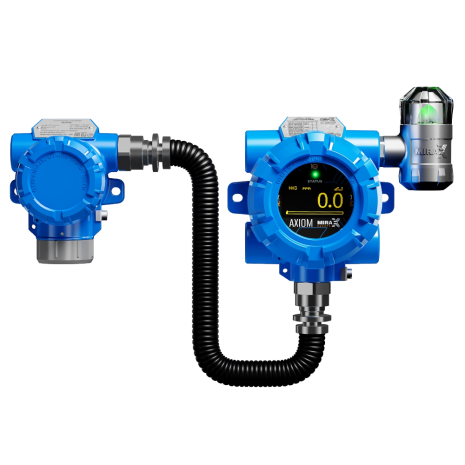

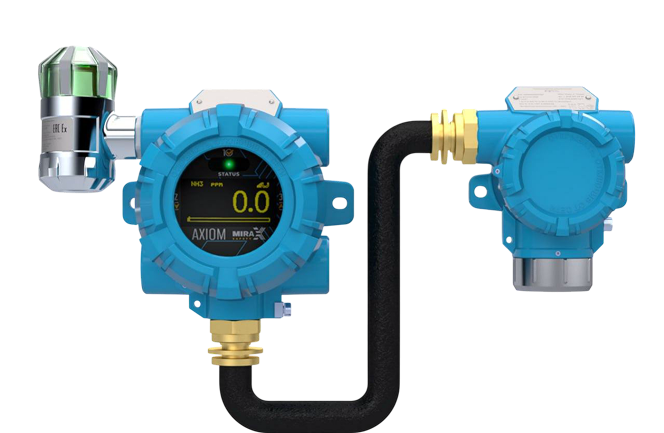

AXIOM RD - стационарный газоанализатор с выносными сенсорами для контроля загазованности на удаленных и труднодоступных участках
AXIOM RD разработан для объектов, где точка измерения и место установки электронного блока должны быть разнесены между собой. Прибор обеспечивает непрерывный контроль горючих, токсичных газов, ЛОС, фреонов и кислорода с использованием выносных сенсоров.
Особенности и преимущества:
- Наличие взрывозащищенного светозвукового оповещателя MX-SLA*
- Четыре отверстия для двух кабельных вводов (4-20 и реле), HART, светозвукового оповещателя MX-SLA
- Расстояние выносного сенсора до 50 метров
- Взрывозащищенный электронный блок позволяет устанавливать систему непосредственно во взрывоопасной зоне без вынесения контроллера в безопасную область

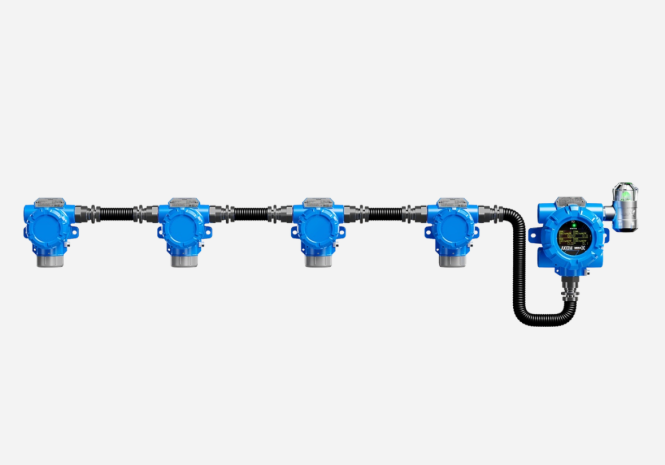

- Подключение до четырех выносных сенсоров одновременно в исполнении с RS-485 (Modbus RTU)
- Наличие HART-разъема для сервисного подключения
- Соответствует требованиям функциональной безопасности SIL 2, что позволяет использовать газоанализатор в составе систем противоаварийной защиты (SIS)
Применяемые модификации сенсоров:
- полупроводниковый сенсор (MEMS)
- инфракрасный сенсор (IR)
- термокаталитический сенсор (LEL)
- фотоионизационный сенсор (PID)
- электрохимический сенсор (EC)
SMART-сенсор
- Энергонезависимая память SMART-сенсора для хранения настроек;
- Встроенный датчик температуры обеспечивает адаптивный подогрев SMART- сенсор
- В Smart-сенсоре предусмотрена библиотека газов, что позволяет с помощью магнитного ключа выбрать определяемый компонент
| Технические характеристики: | |
| Газы | Горючие и токсичные газы, кислород, фреоны, летучие органические соединения (ЛОС) |
| Диапазон температуры | От -60°С до +65°С (температурный класс T6/T80°C) |
| Вид взрывозащиты |
электронный блок: 1Ex db IIC T6 Gb X, Ex tb IIIC T80°C Db X выносные сенсоры: 1Ex db IIC T6 Gb X, Ex tb IIIC T80°C Db X |
| Защита от пыли влаги (IP) | IP66 / IP68 |
| Напряжение питания | Номинальное: 24 В (диапазон 12-36 В) |
| Выходной сигнал | Аналоговый 4-20 мА (статусный) / HART / RS-485 (Modbus RTU) / 3 реле: "Порог 1", "Порог 2", "Порог 3 / Авария" |
| Дисплей | Графический OLED-дисплей |
| Цифровой интерфейс |
HART, RS-485 (Modbus RTU) |
| Относительная влажность | Не более 98% (без конденсации влаги) |
| Диапазон атмосферного давления | 80 – 120 кПа |
| Номинальное время установления выходного сигнала по уровню T0.9 |
От 5 сек (зависит от типа применяемого сенсора) |
| Средняя наработка на отказ |
100 000 ч – IR; 35 000 ч – LEL, EC, PID; 70 000 ч - MEMS |
| Настройка | Магнитный ключ, Bluetooth*, HART, RS-485 (Modbus RTU), HART-коммуникатор для полевых условий |
| Корпус | Алюминиевый корпус, нержавеющая сталь 316L |
| Размеры (ШхДхВ) |
208×145×110 мм - электронный блок 130х95х80 мм - выносной сенсор |
| Вес | 1.6 кг (в алюминиевом корпусе) 1.0 кг выносной блок |
| Интервал между поверками | 12 мес |
| Срок службы | 21 год |
Основные области применения
Блочно-модульные установки
Газораспределительные станции, компрессорные станции, насосные станции, установки подготовки газа, контейнерные технологические блоки.
Разнесение точки измерения и электронного блока позволяет удобно размещать оборудование внутри компактных технологических модулей.
Газовые котельные
Контроль нескольких помещений, газоходов, вентиляционных камер и технологических отсеков одним электронным блоком.
Выносные сенсоры позволяют получать информацию о загазованности до входа персонала в помещение.
Нефтехранилища и резервуарные парки
Контроль насосных, коллекторов, эстакад, технологических галерей и резервуарных групп.
Один электронный блок обеспечивает контроль сразу нескольких потенциально опасных зон.
Склады химических веществ
Помещения хранения реагентов, растворителей, кислот и ЛВЖ.
Разнесение электронного блока и датчиков позволяет безопасно размещать оборудование даже при ограниченном пространстве.
Опасные производственные объекты
Все объекты, где электронный блок должен располагаться непосредственно во взрывоопасной зоне.
Взрывозащищенный электронный модуль значительно расширяет область применения по сравнению с традиционными решениями.
